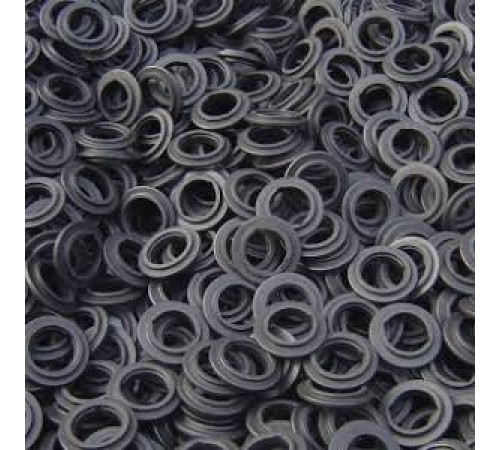

Изготовление торцевых уплотнений из графитофторопласта
Торцевые уплотнения — один из наиболее ответственных узлов насосного и компрессорного оборудования. От их надежности зависят герметичность, ресурс работы агрегата и экологическая безопасность производства. Использование графитофторопластовых материалов для изготовления уплотнительных элементов позволяет обеспечить работу без смазки, высокую износостойкость и химическую стойкость в агрессивных средах .
Компания «ПолимерЦентр» специализируется на изготовлении торцевых уплотнений из графитофторопласта марок АФГМ, АФГ-80ВС, Ф4ГР20 и 7В2А по чертежам заказчика .
Общие преимущества графитофторопластовых уплотнений
Изделия из этих материалов обладают рядом ключевых преимуществ:
- Самосмазывание — способность работать в узлах трения без дополнительной подачи смазки, что особенно важно в пищевой и фармацевтической промышленности
- Химическая стойкость — устойчивость к кислотам, щелочам, углеводородам и органическим растворителям
- Высокая износостойкость — графитовый наполнитель значительно повышает стойкость к истиранию
- Широкий температурный диапазон — работоспособность от –186 до +300 °С в зависимости от марки
Выбор материала по условиям эксплуатации
АФГМ: для осушенных газов и вакуума
Материал АФГМ содержит 45% графита марок АРВ-1, АРВ-2 и 15% дисульфида молибдена марок МВЧ-3, МВЧ-4 . Это самосмазывающийся материал, рекомендованный для использования в узлах трения, работающих без подачи смазки .
Рекомендации по применению:
- Торцевые уплотнения для оборудования, работающего в осушенных газах (точка росы ниже 0 °С, влагосодержание менее 4 г/м³)
- Уплотнения для вакуумных систем (до 1,3•10⁻² Па)
- Рабочий температурный диапазон: от –186 до +300 °С
Ключевые характеристики: плотность 2100–2300 кг/м³, прочность при сжатии 15–26 МПа, твёрдость по Бринеллю 59–140 МПа, коэффициент трения по стали 0,08–0,15 .
АФГ-80ВС (Ф4ГР20): для влажных и агрессивных сред
Материал АФГ-80ВС содержит 80% фторопласта-4 и 20% графита марок АРВ-1, АРВ-2 . Альтернативное обозначение — Ф4ГР20 . Высокое содержание фторопласта обеспечивает эластичность и химическую стойкость к большинству агрессивных сред, включая кислоты, щелочи и органические растворители .
Рекомендации по применению:
- Торцевые уплотнения для центробежных насосов, работающих во влажных газах (точка росы выше 0 °С, влагосодержание более 4 г/м³)
- Уплотнения для пищевого оборудования — материал разрешён для контакта с пищевыми продуктами и средами
- Рабочий температурный диапазон: от –186 до +200 °С
Ключевые характеристики: плотность 2000–2100 кг/м³, прочность при сжатии 10–19 МПа, твёрдость по Бринеллю 59–93 МПа, коэффициент трения по стали 0,08–0,15, теплопроводность 0,7–1,1 Вт/(м·К) .
7В2А: для высоконагруженных узлов
Материал 7В2А содержит максимальное количество графита — 50% марки АГ-1500, что обеспечивает повышенную теплопроводность (до 8,1–8,7 Вт/(м·К)) и износостойкость . Основу материала составляет графит, связанный фторопластом-4 .
Рекомендации по применению:
- Торцевые уплотнения для высоконагруженных узлов трения, работающих в потоке жидкостей: антифриз, морская и пресная вода, нефтепродукты, спирт, водные растворы химических продуктов
- Вкладыши радиально-осевых подшипников главных циркуляционных насосов (ГЦН) для АЭС
- Уплотнительные кольца ротационных газодувок серии 1Г
- Рабочий температурный диапазон: до +250–300 °С
Ключевые характеристики: плотность 1900–2000 кг/м³, прочность при сжатии 35–58 МПа, твёрдость по Бринеллю 88–157 МПа, коэффициент трения по стали 0,1 .
Изготовление торцевых уплотнений в «ПолимерЦентр»
Компания «ПолимерЦентр» изготавливает торцевые уплотнения из графитофторопласта по чертежам заказчика с соблюдением требований ТУ 48-20-150-89 . Вся продукция имеет паспорта качества .
Мы предлагаем:
- Изготовление уплотнений по чертежам, образцам или техническому заданию
- Профессиональную консультацию по подбору материала
- Контроль качества на всех этапах производства
- Соблюдение согласованных сроков поставки
Обратившись в «ПолимерЦентр», вы получаете надёжные уплотнительные элементы для вашего оборудования. Свяжитесь со специалистами, чтобы обсудить параметры заказа и получить коммерческое предложение.
